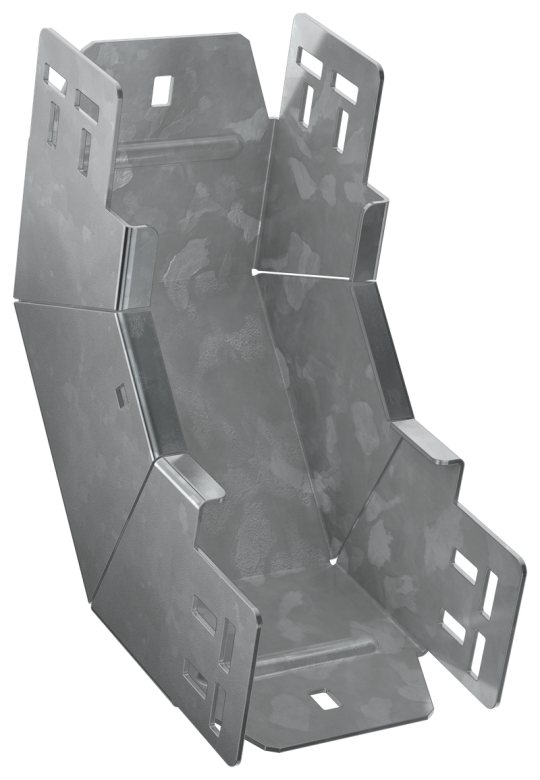

ESCA 7 Поворот верт. внутр. 90град 80х100-2,0 HDZ IEK ES7-PN-90-080-100-20-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Вес: 1,21 кг
• Ширина ответвления: 100 мм
• Длина: 265 мм
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Толщина металла: 2.0 мм
• Ширина: 100 мм
• Монтажная температура: -50...40 °C
