Описание

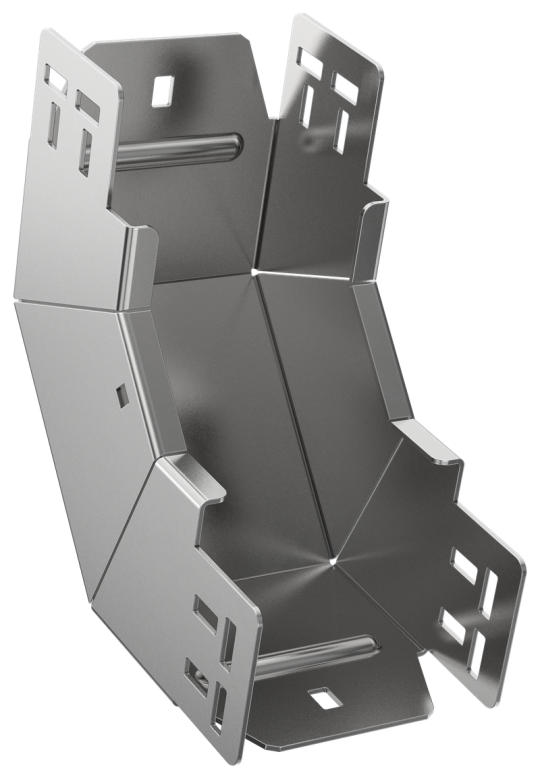

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 2.0 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина ответвления: 100 мм
• Ширина: 100 мм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Длина: 265 мм
• Материал: Сталь
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,12 кг
