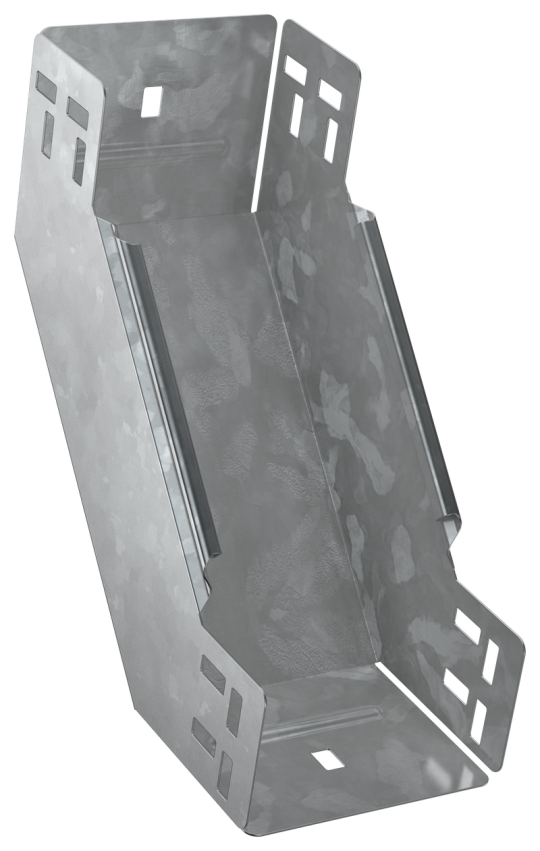

ESCA 7 Поворот верт. внутр. 90град 80х100-1,5 HDZ IEK ES7-PN-90-080-100-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Ширина: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Длина: 297 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Ширина ответвления: 100 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Вес: 0,96 кг
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
