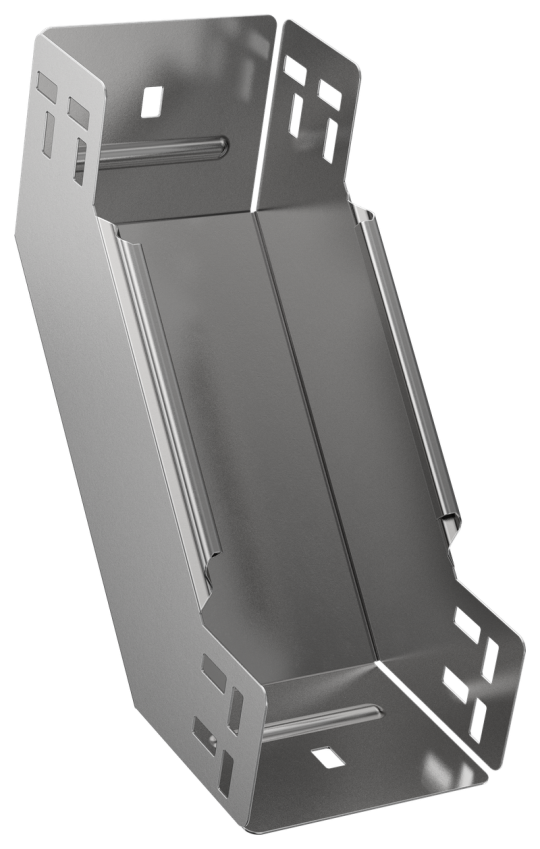

ESCA 7 Поворот верт. внутр. 90град 80х100-1,5 IEK ES7-PN-90-080-100-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Ширина: 100 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,9 кг
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Перфорация в основании для монтажа: Нет
• Длина: 297 мм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Ширина ответвления: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
