Описание

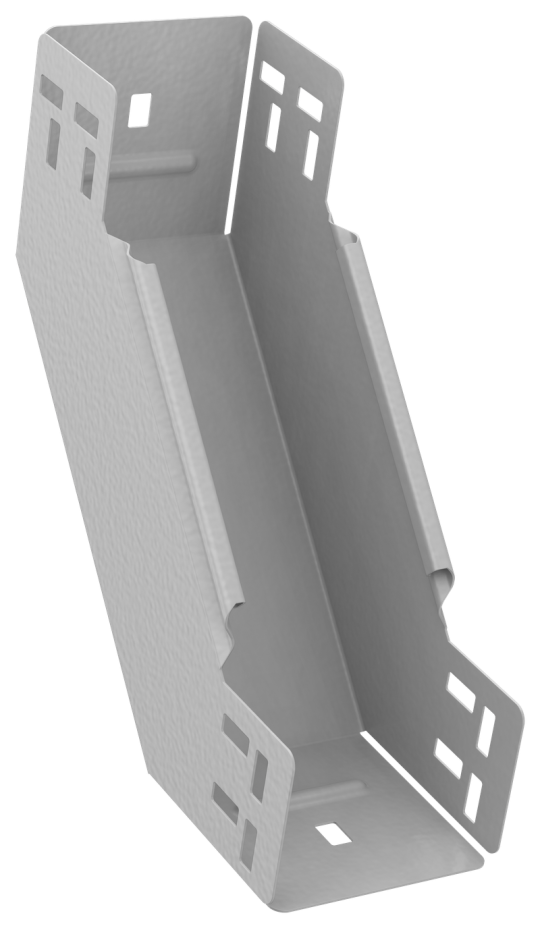

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Длина: 297 мм
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Ширина: 80 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Цвет: Чисто белый
• Вид или марка материала: Прочее
• Толщина металла: 1.5 мм
• Вес: 0,85 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 80 мм
• Номер цвета RAL: 9016
• Степень защиты - IP: IP00
