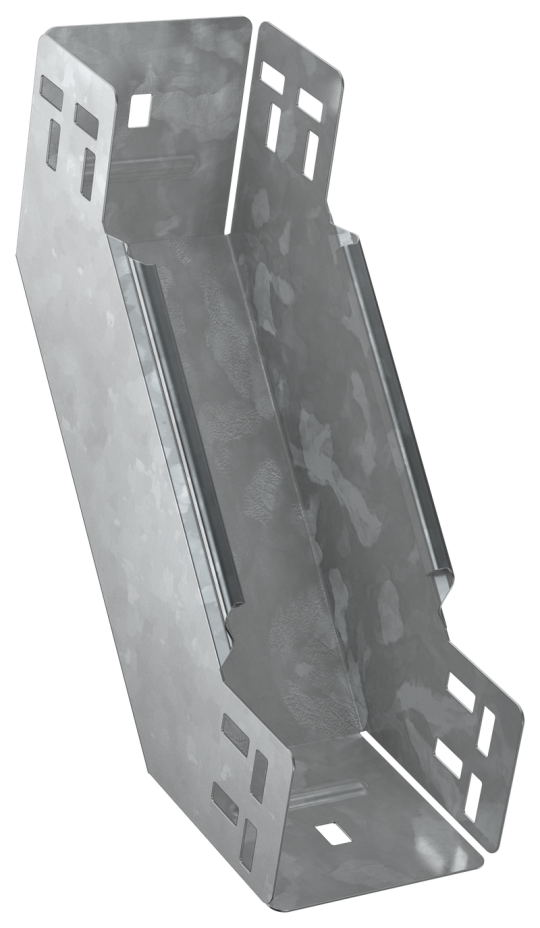

ESCA 7 Поворот верт. внутр. 90град 80х80-1,5 HDZ IEK ES7-PN-90-080-080-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Длина: 297 мм
• Отклонение - угол : 90
• Вес: 0,87 кг
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Ширина: 80 мм
• Класс стойкости к коррозии: 6
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Ширина ответвления: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
