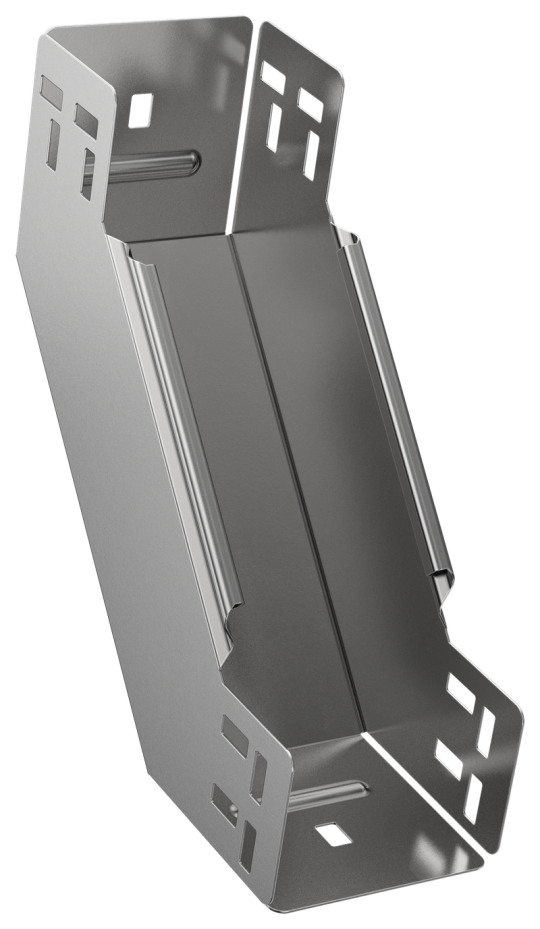

ESCA 7 Поворот верт. внутр. 90град 80х80-1,5 IEK ES7-PN-90-080-080-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 80 мм
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 80 мм
• Цвет: Светло-серый
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Длина: 297 мм
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 80 мм
• Толщина металла: 1.5 мм
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Вес: 0,82 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
