Описание

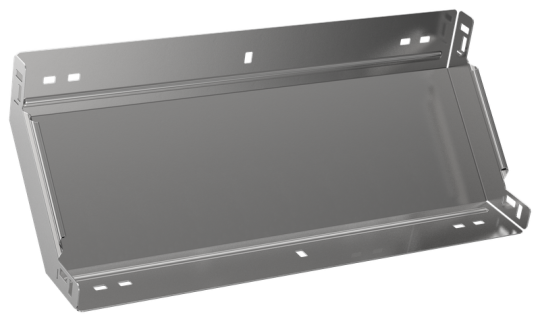

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Отклонение - угол : 90
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Вес: 2,32 кг
• Длина: 249 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина: 600 мм
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 600 мм
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
