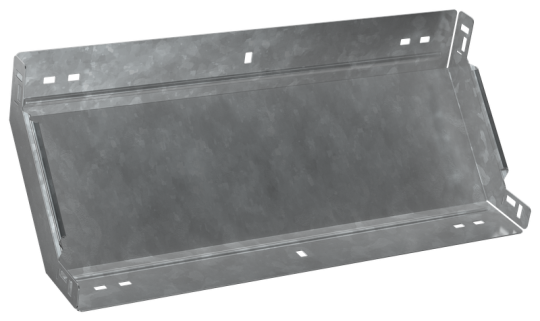

ESCA 7 Поворот верт. внутр. 90град 50х500-1,5 HDZ IEK ES7-PN-90-050-500-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Длина: 249 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 500 мм
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Вес: 2,1 кг
• Высота кабельного лотка : 50 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Ширина ответвления: 500 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
