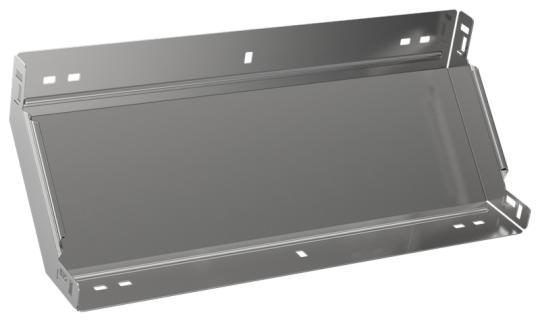

ESCA 7 Поворот верт. внутр. 90град 50х500-1,5 IEK ES7-PN-90-050-500-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Ширина ответвления: 500 мм
• Длина: 249 мм
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 1,97 кг
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Ширина: 500 мм
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
