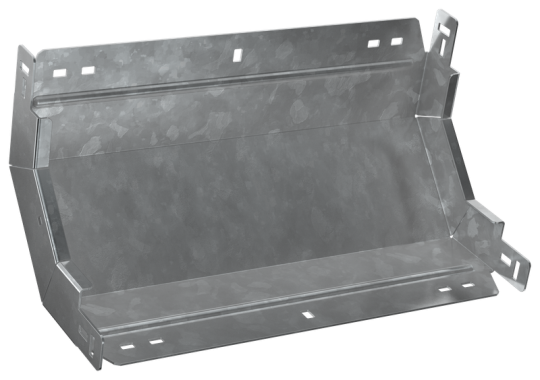

ESCA 7 Поворот верт. внутр. 90град 50х400-2,0 HDZ IEK ES7-PN-90-050-400-20-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 265 мм
• Материал: Сталь
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Вес: 2,65 кг
• Исполнение для больших расст-усиленный: Нет
• Ширина: 400 мм
• Толщина металла: 2.0 мм
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Ширина ответвления: 400 мм
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
