Описание

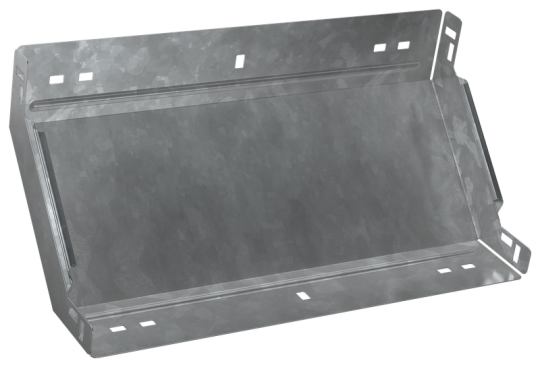

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Ширина ответвления: 400 мм
• Длина: 249 мм
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Вес: 1,74 кг
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 400 мм
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 50 мм
