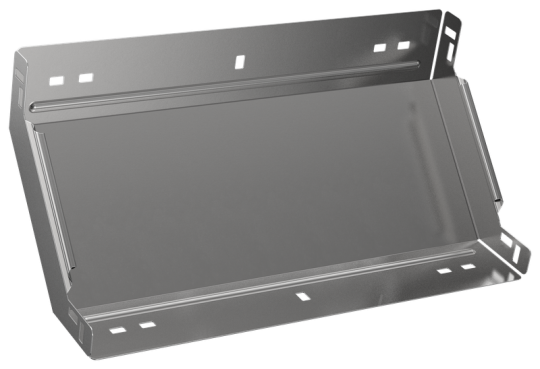

ESCA 7 Поворот верт. внутр. 90град 50х400-1,5 IEK ES7-PN-90-050-400-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Вес: 1,63 кг
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Длина: 249 мм
• Ширина: 400 мм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 400 мм
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
