Описание

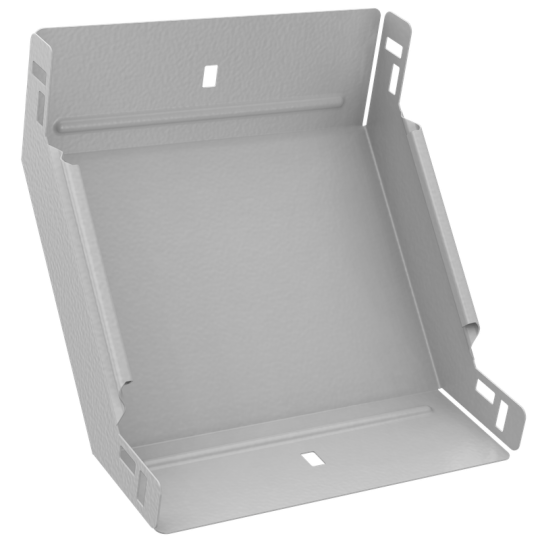

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Вес: 0,98 кг
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Порошковая окраска
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Длина: 249 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 9016
• Ширина ответвления: 200 мм
• Отклонение - угол : 90
• Цвет: Чисто белый
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
