Описание

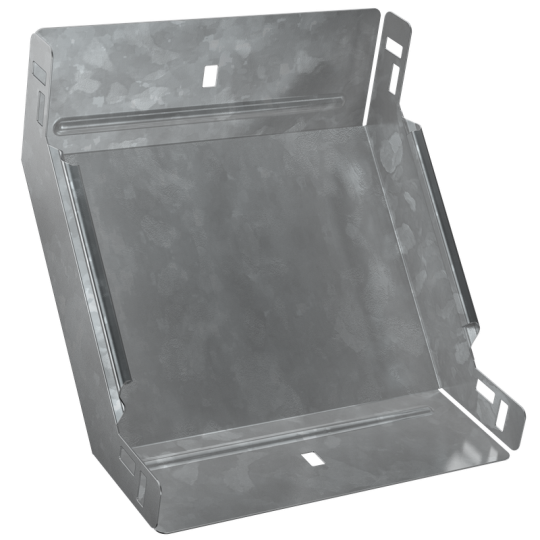

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 200 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Длина: 249 мм
• Ширина: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Вес: 1,01 кг
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
