Описание

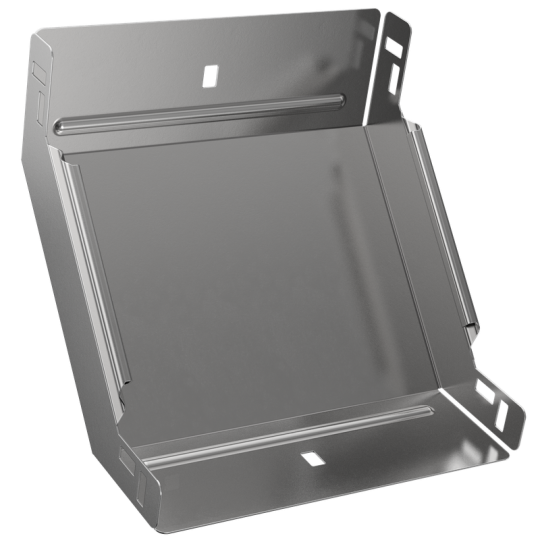

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 249 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 200 мм
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Вес: 0,95 кг
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
