Описание

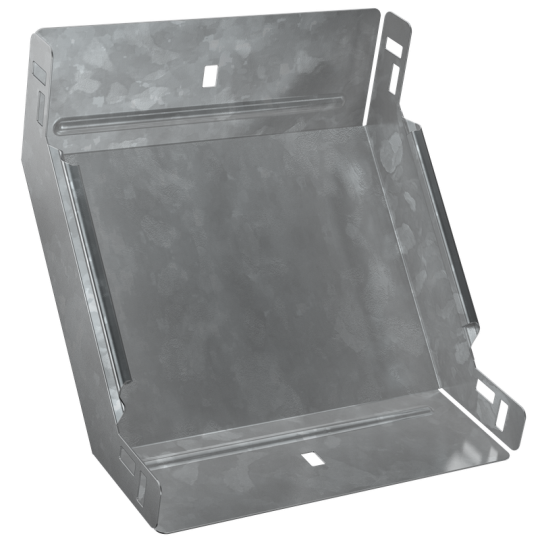

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Ширина ответвления: 150 мм
• Толщина цинкового покрытия: 55 мкм
• Длина: 249 мм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.5 мм
• Нержавеющая сталь травлёная: Нет
• Ширина: 150 мм
• Материал: Сталь
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Вес: 0,83 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
