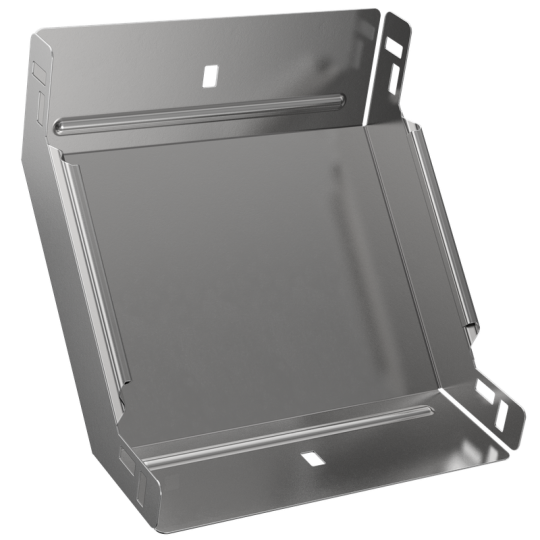

ESCA 7 Поворот верт. внутр. 90град 50х150-1,5 IEK ES7-PN-90-050-150-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Номер цвета RAL: 7047
• Длина: 249 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Цвет: Светло-серый
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 150 мм
• Вес: 0,78 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Ширина: 150 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
