Описание

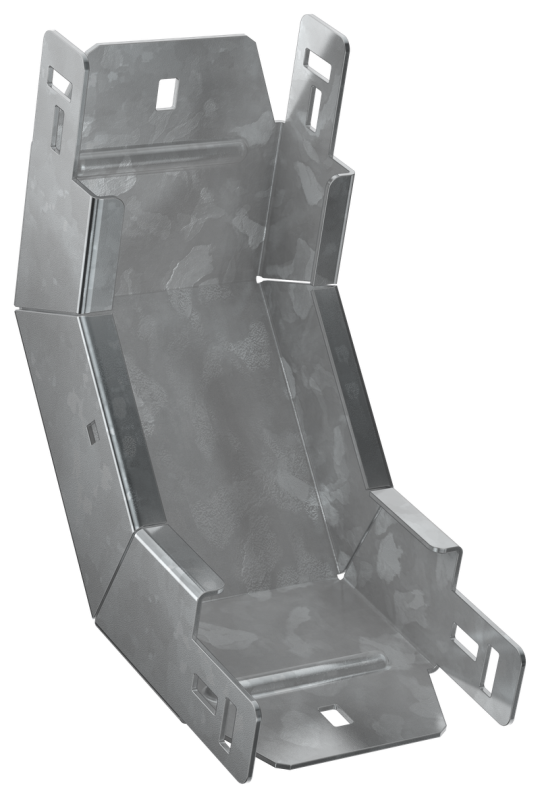

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Вес: 1,01 кг
• Толщина металла: 2.0 мм
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 50 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 265 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Ширина: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
