Описание

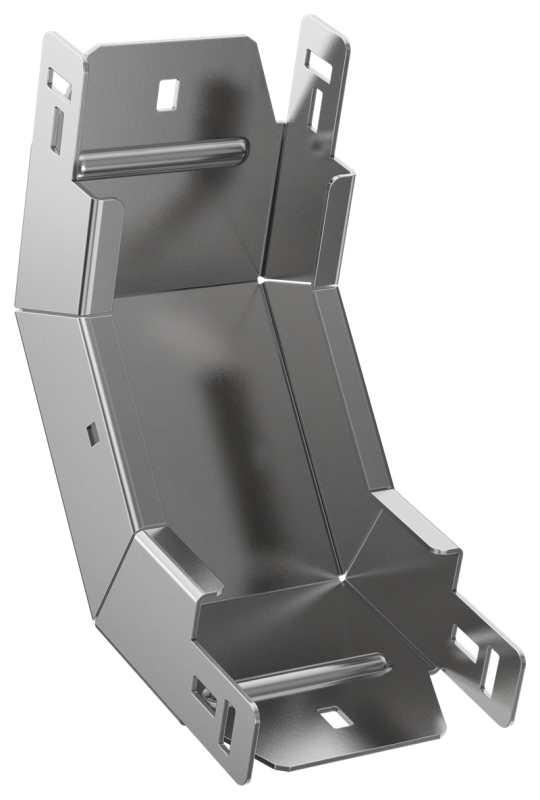

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 265 мм
• Монтажная температура: -50...40 °C
• Ширина: 100 мм
• Вес: 0,93 кг
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 2.0 мм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Ширина ответвления: 100 мм
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
