Описание

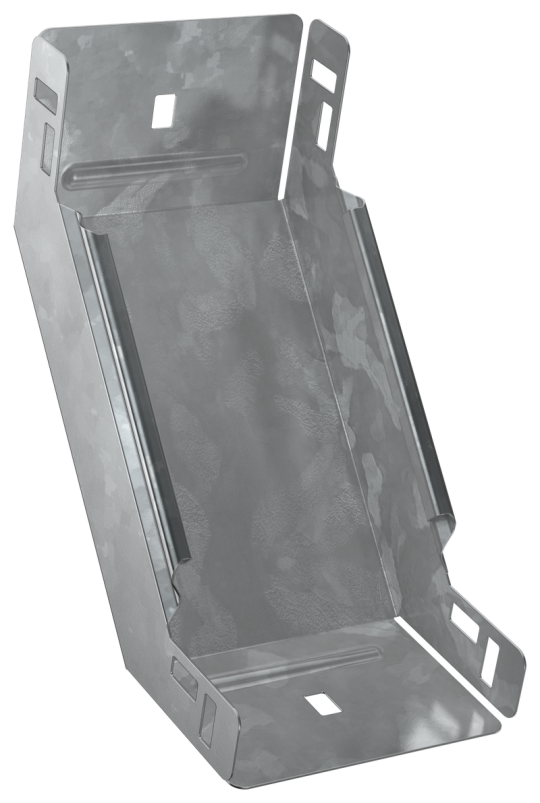

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Длина: 249 мм
• Степень защиты - IP: IP00
• Ширина ответвления: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 55 мкм
• Вес: 0,65 кг
• Вид или марка материала: Прочее
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
