Описание

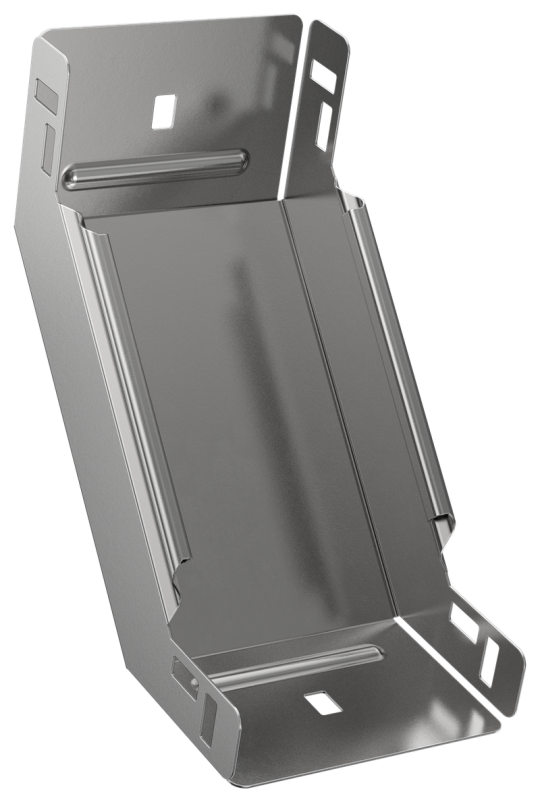

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 100 мм
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Вес: 0,61 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
• Длина: 249 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 90
• Ширина ответвления: 100 мм
