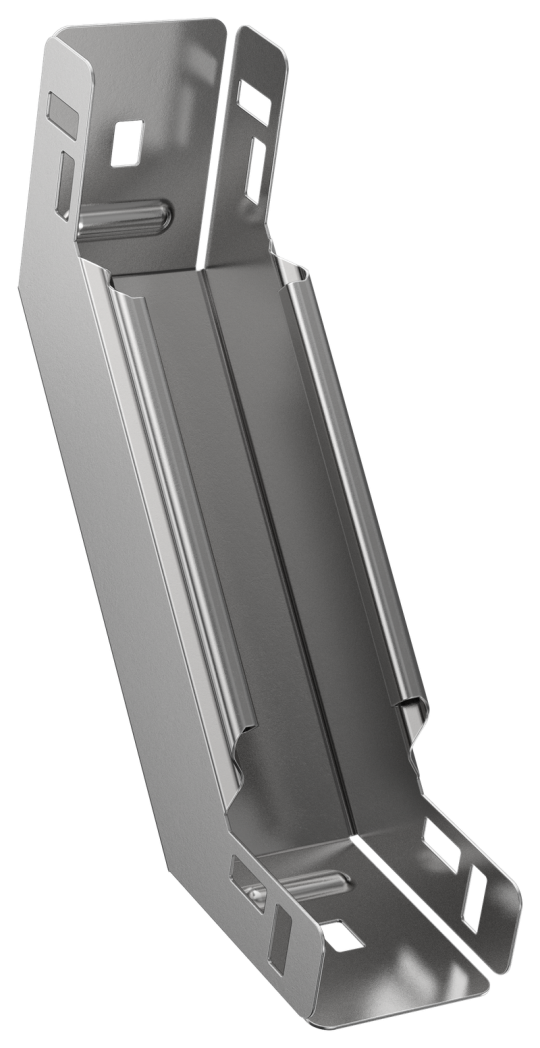

ESCA 7 Поворот верт. внутр. 90град 50х50-1,5 IEK ES7-PN-90-050-050-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Ширина ответвления: 50 мм
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 50 мм
• Вес: 0,44 кг
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 50 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Длина: 249 мм
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
