Описание

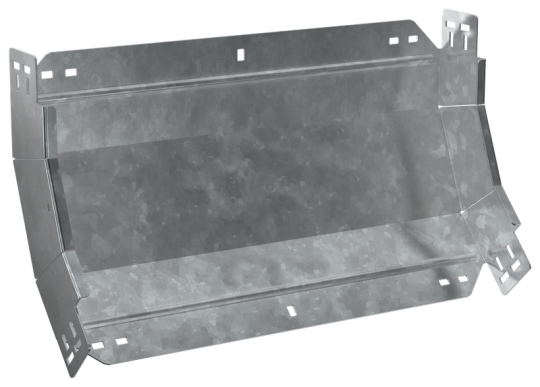

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Вес: 4,22 кг
• Толщина металла: 2.0 мм
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 600 мм
• Высота кабельного лотка : 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Длина: 316 мм
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 55 мкм
• Ширина: 600 мм
• Цвет: Светло-серый
• Отклонение - угол : 45
