Описание

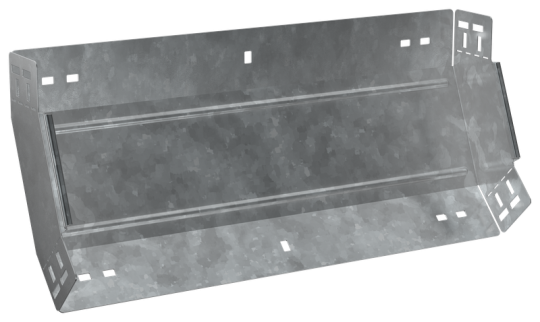

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Вес: 2,51 кг
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Ширина ответвления: 600 мм
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Ширина: 600 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 252 мм
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
