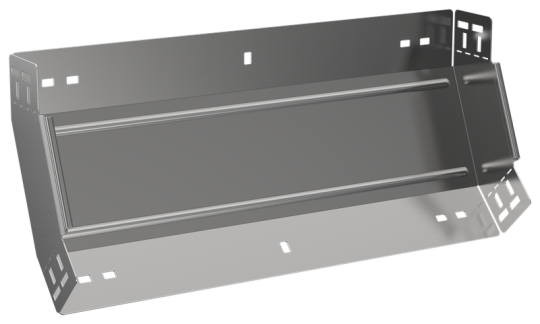

ESCA 7 Поворот верт. внутр. 45град 100х600-1,5 IEK ES7-PN-45-100-600-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Вес: 2,35 кг
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Длина: 252 мм
• Ширина: 600 мм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 600 мм
• Толщина металла: 1.5 мм
• Материал: Сталь
