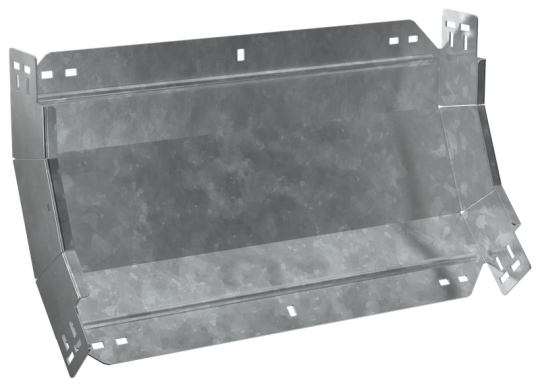

ESCA 7 Поворот верт. внутр. 45град 100х500-2,0 HDZ IEK ES7-PN-45-100-500-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Длина: 316 мм
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Ширина: 500 мм
• Толщина металла: 2.0 мм
• Вес: 3,67 кг
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Ширина ответвления: 500 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
