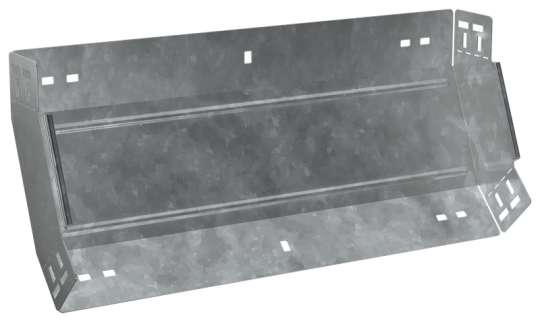

ESCA 7 Поворот верт. внутр. 45град 100х500-1,5 HDZ IEK ES7-PN-45-100-500-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Ширина: 500 мм
• Вес: 2,18 кг
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Ширина ответвления: 500 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 252 мм
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Материал: Сталь
