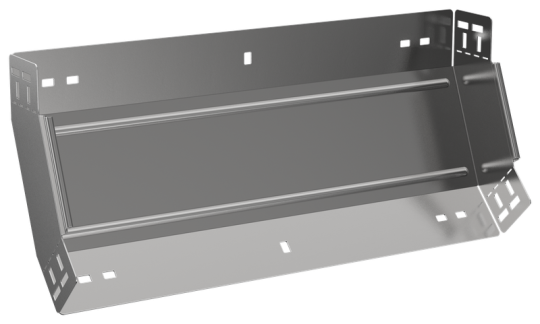

ESCA 7 Поворот верт. внутр. 45град 100х500-1,5 IEK ES7-PN-45-100-500-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 500 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Длина: 252 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Ширина: 500 мм
• Вес: 2,04 кг
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
