Описание

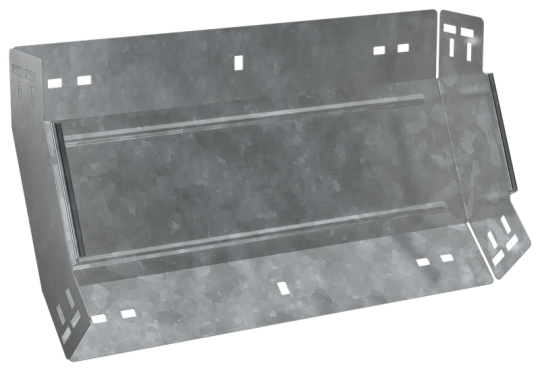

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
• Длина: 252 мм
• Вес: 1,84 кг
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Ширина: 400 мм
• Ширина ответвления: 400 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Высота кабельного лотка : 100 мм
