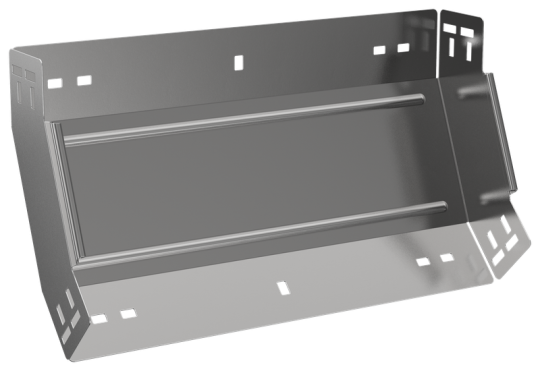

ESCA 7 Поворот верт. внутр. 45град 100х400-1,5 IEK ES7-PN-45-100-400-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Вес: 1,72 кг
• Перфорация в основании для монтажа: Нет
• Длина: 252 мм
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Ширина: 400 мм
• Степень защиты - IP: IP00
• Ширина ответвления: 400 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
