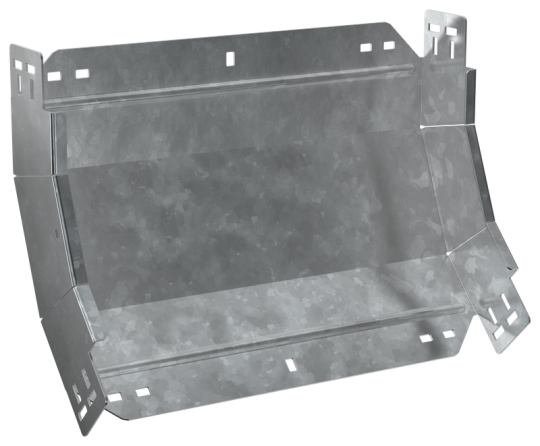

ESCA 7 Поворот верт. внутр. 45град 100х300-2,0 HDZ IEK ES7-PN-45-100-300-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Вес: 2,56 кг
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 45
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 2.0 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Ширина: 300 мм
• Длина: 316 мм
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 300 мм
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
