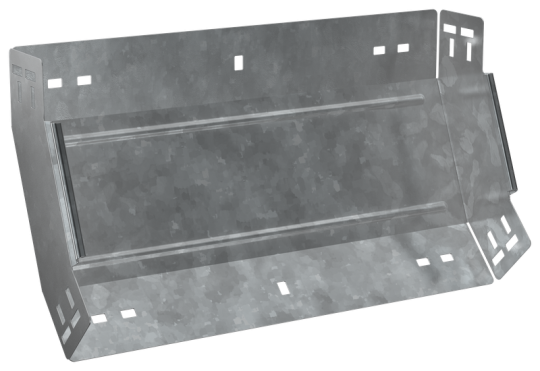

ESCA 7 Поворот верт. внутр. 45град 100х300-1,5 HDZ IEK ES7-PN-45-100-300-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Вес: 1,51 кг
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Длина: 252 мм
• Вид или марка материала: Прочее
• Ширина ответвления: 300 мм
• Ширина: 300 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
