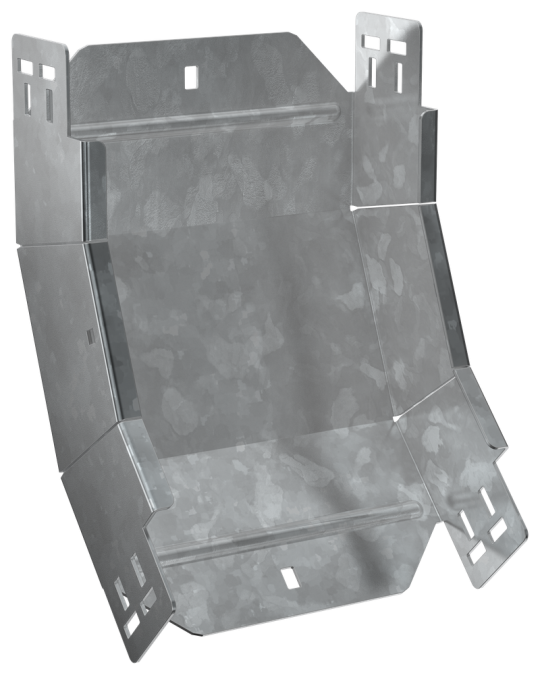

ESCA 7 Поворот верт. внутр. 45град 100х200-2,0 HDZ IEK ES7-PN-45-100-200-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Ширина: 200 мм
• Длина: 316 мм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Ширина ответвления: 200 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Вес: 2,01 кг
• Цвет: Светло-серый
• Толщина металла: 2.0 мм
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
