Описание

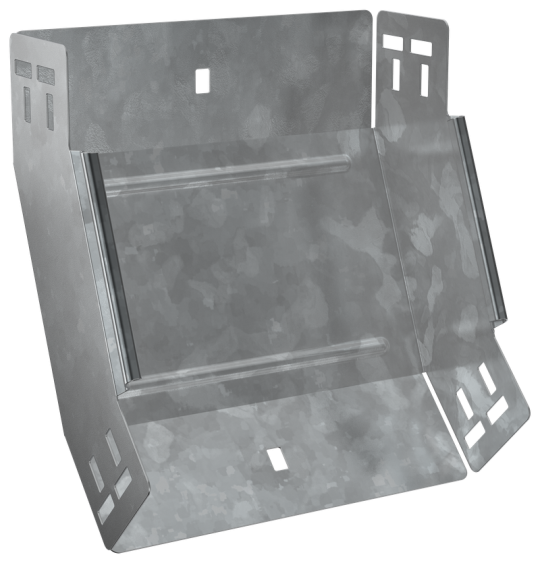

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Вес: 1,18 кг
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Длина: 252 мм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Материал: Сталь
• Высота кабельного лотка : 100 мм
• Ширина: 200 мм
