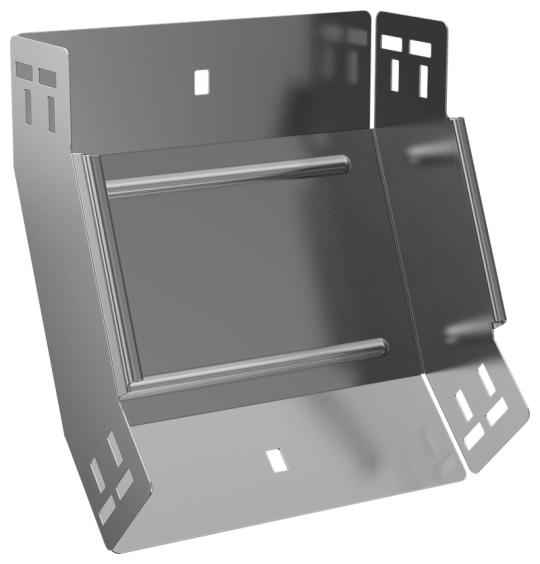

ESCA 7 Поворот верт. внутр. 45град 100х200-1,5 IEK ES7-PN-45-100-200-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Длина: 252 мм
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,11 кг
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 200 мм
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Ширина: 200 мм
• Материал: Сталь
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
