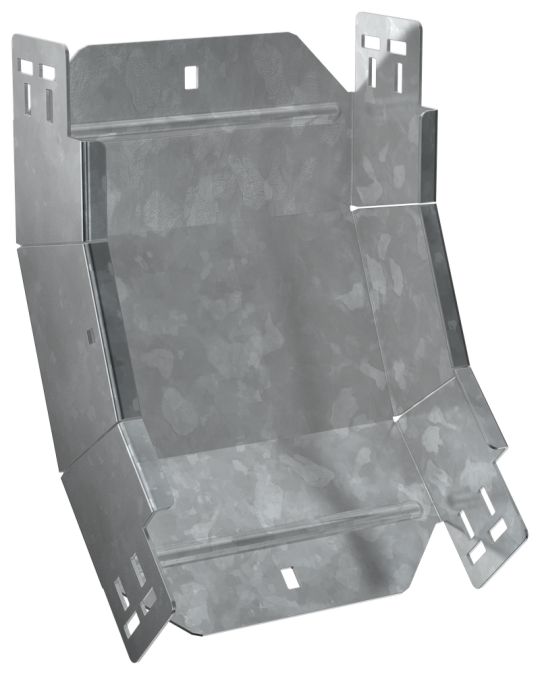

ESCA 7 Поворот верт. внутр. 45град 100х150-2,0 HDZ IEK ES7-PN-45-100-150-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Ширина: 150 мм
• Отклонение - угол : 45
• Высота кабельного лотка : 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Ширина ответвления: 150 мм
• Длина: 316 мм
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 2.0 мм
• Вес: 1,74 кг
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
