Описание

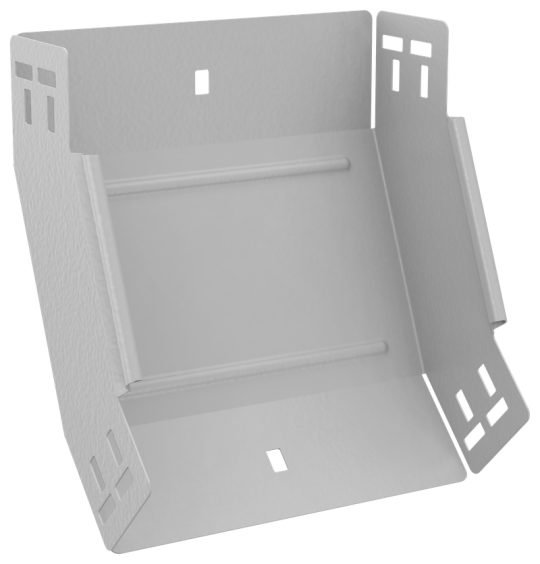

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Ширина: 150 мм
• Длина: 252 мм
• Номер цвета RAL: 9016
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 150 мм
• Вес: 0,98 кг
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Цвет: Чисто белый
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Порошковая окраска
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
