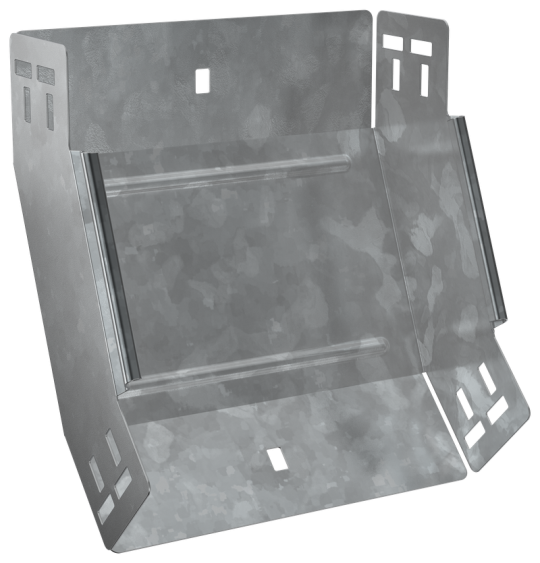

ESCA 7 Поворот верт. внутр. 45град 100х150-1,5 HDZ IEK ES7-PN-45-100-150-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Материал: Сталь
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Ширина ответвления: 150 мм
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Длина: 252 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Ширина: 150 мм
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Вес: 1,02 кг
• Исполнение для больших расст-усиленный: Нет
