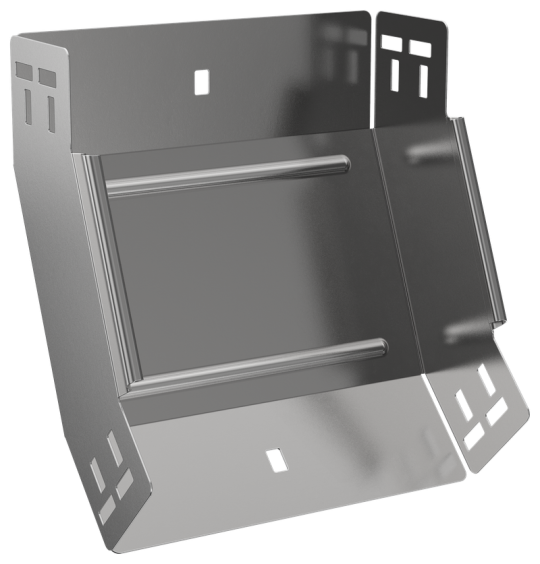

ESCA 7 Поворот верт. внутр. 45град 100х150-1,5 IEK ES7-PN-45-100-150-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Ширина: 150 мм
• Номер цвета RAL: 7047
• Ширина ответвления: 150 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Вес: 0,95 кг
• Длина: 252 мм
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
