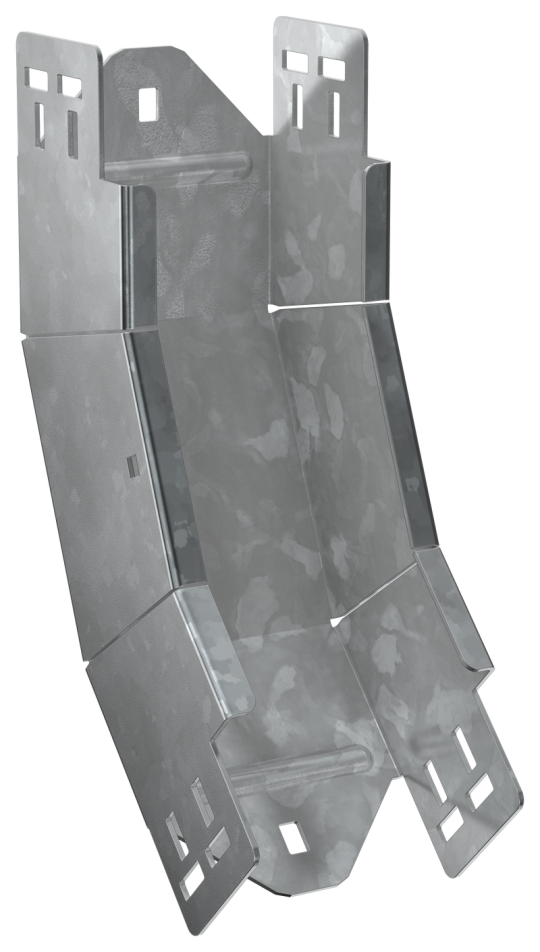

ESCA 7 Поворот верт. внутр. 45град 100х100-2,0 HDZ IEK ES7-PN-45-100-100-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Цвет: Светло-серый
• Толщина металла: 2.0 мм
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Ширина: 100 мм
• Отклонение - угол : 45
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Вес: 1,46 кг
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Длина: 316 мм
