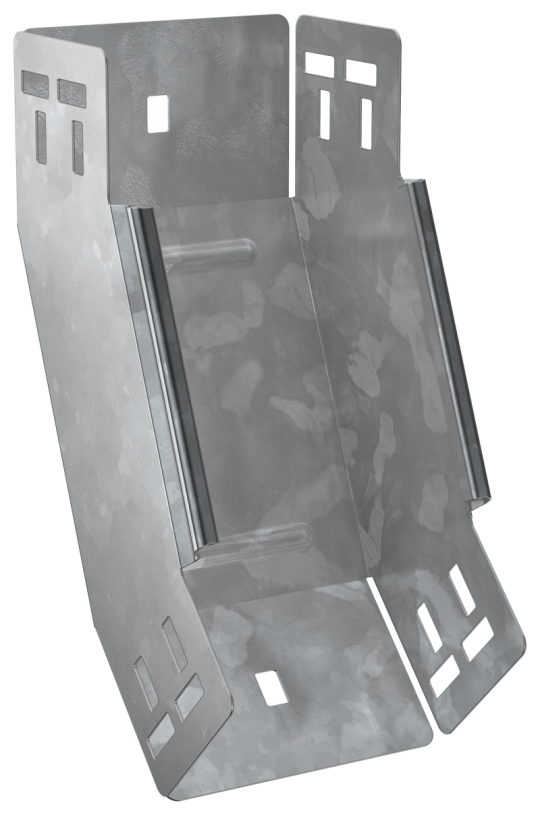

ESCA 7 Поворот верт. внутр. 45град 100х100-1,5 HDZ IEK ES7-PN-45-100-100-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Вес: 0,85 кг
• Ширина: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Отклонение - угол : 45
• Длина: 252 мм
• Класс стойкости к коррозии: 6
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Вертикально восходящий (внутренний)
