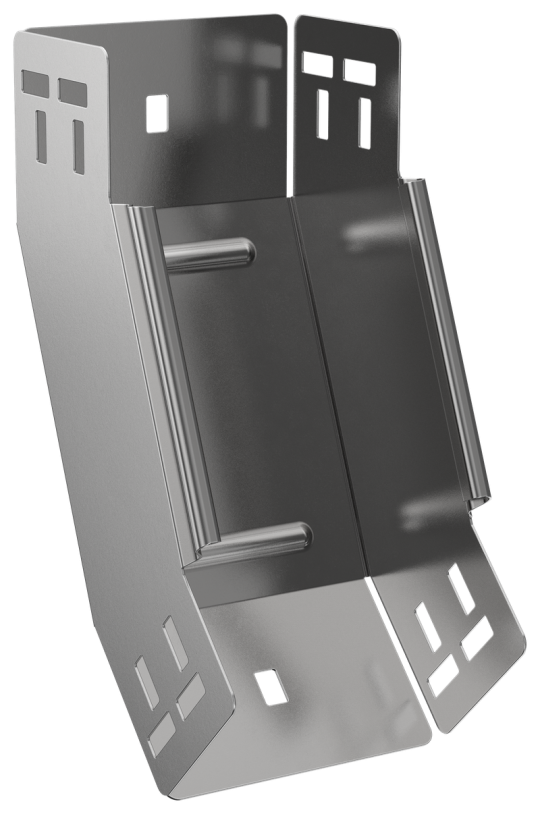

ESCA 7 Поворот верт. внутр. 45град 100х100-1,5 IEK ES7-PN-45-100-100-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Ширина ответвления: 100 мм
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,8 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 252 мм
• Степень защиты - IP: IP00
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Ширина: 100 мм
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
