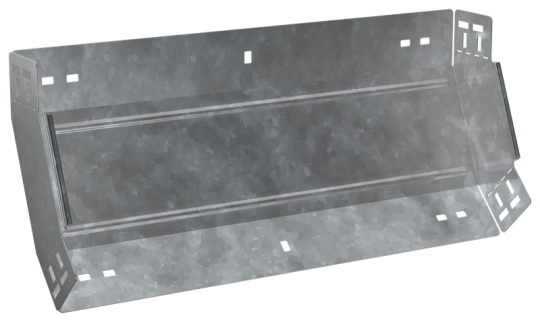

ESCA 7 Поворот верт. внутр. 45град 80х600-1,5 HDZ IEK ES7-PN-45-080-600-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Ширина ответвления: 600 мм
• Материал: Сталь
• Номер цвета RAL: 7047
• Вес: 2,35 кг
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Ширина: 600 мм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Длина: 245 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
