Описание

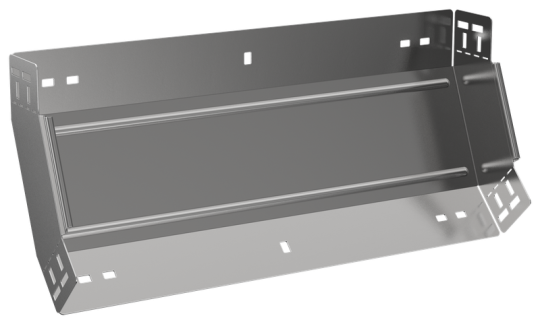

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Ширина: 600 мм
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Вес: 2,2 кг
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Ширина ответвления: 600 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Длина: 245 мм
