Описание

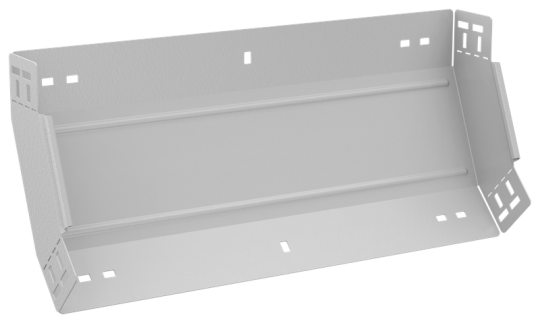

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 500 мм
• Защитное покрытие поверхности: Порошковая окраска
• Цвет: Чисто белый
• Отклонение - угол : 45
• Высота кабельного лотка : 80 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 9016
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
• Ширина: 500 мм
• Исполнение для больших расст-усиленный: Нет
• Длина: 245 мм
• Вес: 1,96 кг
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Степень защиты - IP: IP00
