Описание

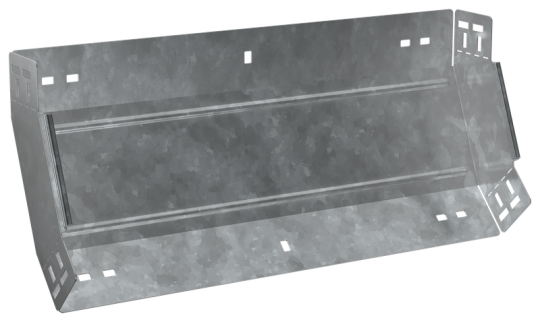

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Ширина: 500 мм
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Длина: 245 мм
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Вес: 2,03 кг
• Вид или марка материала: Прочее
• Ширина ответвления: 500 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
