Описание

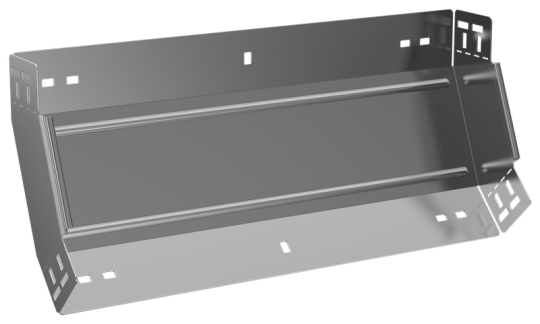

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Вес: 1,9 кг
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина металла: 1.5 мм
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Длина: 245 мм
• Ширина ответвления: 500 мм
• Номер цвета RAL: 7047
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
