Описание

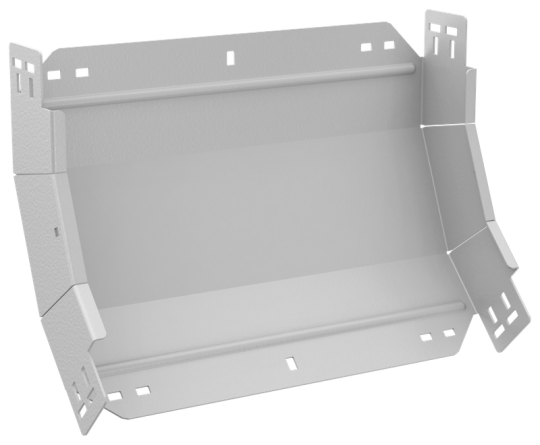

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Ширина ответвления: 400 мм
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 9016
• Монтажная температура: -50...40 °C
• Ширина: 400 мм
• Вес: 2,78 кг
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Порошковая окраска
• Вид или марка материала: Прочее
• Длина: 316 мм
• Цвет: Чисто белый
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Толщина металла: 2.0 мм
