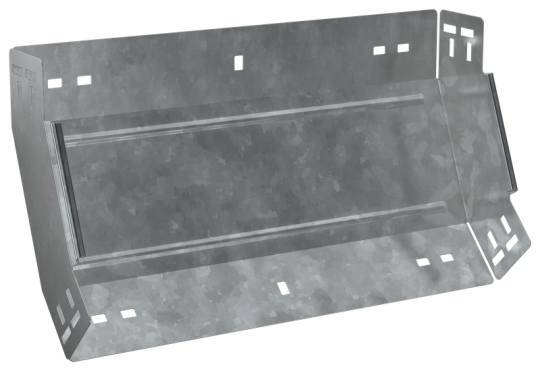

ESCA 7 Поворот верт. внутр. 45град 80х400-1,5 HDZ IEK ES7-PN-45-080-400-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Длина: 245 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Ширина ответвления: 400 мм
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Вес: 1,71 кг
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 400 мм
